產品概述

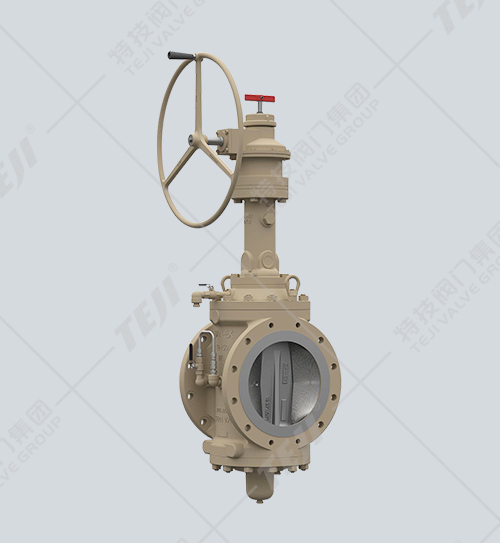

軌道式旋塞閥又稱傘齒輪傳動將軍閥，采用法蘭連接的方式，閥體內部采用塞子旋轉的原理實現啟閉。設計原理合理、簡單、美觀，以滿足市場需求。適用于壓力級 150~900Lb（1.6~32.0MPa），工作溫度為 -29~150℃的煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上，作為截斷介質的理想裝置。
產品特點
1、在開關過程中，閥體密封面與滑片密封面沒有任何接觸，因此，密封面無摩擦、磨損、閥門的使用壽命長，開關力矩小；
2、閥門在維修時，不需將閥門從管線上拆下，只需將閥門底蓋拆開，調換一對滑片即可，維修十分方便；
3、閥體及旋塞為全通徑，介質在通過閥門時無流阻，并且可通球?qū)艿肋M(jìn)行清洗，克服了縮徑閥門的缺點；
4、全通徑將軍閥的閥體內腔鍍有硬鉻，密封區域堅硬光滑；
5、滑片上的彈性密封采用氟橡膠，并且模壓成型在滑片表面溝槽中。具有防火功能的金屬對金屬的密封作為彈性密封的背襯；
6、閥門具有自動泄放裝置（備選），在閥門完全關閉后，防止閥腔異常升壓并檢驗閥門的效果；
7、閥門開關指示器與開關位置同步，可以準確顯示齒輪傳動全通徑將軍閥的開關狀態。
主要性能規范
公稱壓力(LB) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
150 | 3.0 | 2.2 | ≤180℃ | 水、蒸汽、油品等 |
300 | 7.5 | 5.5 | ||
600 | 15.0 | 11.0 | ||
900 | 22.5 | 16.5 |
主要零件材質
部件號 | 名稱 | 材料 |
1 | 閥體 | WCB |
2 | 閥底蓋 | WCB |
3 | 絲堵 | 35# |
4 | 滑片 | QT500-7 |
5 | 旋塞 | WCB |
6 | 閥蓋 | WCB |
7 | 螺柱 | 35# |
8 | 螺母 | 45# |
9 | 填料 | 柔性石墨 |
10 | 螺栓 | 35# |
11 | 填料壓蓋 | WCB |
12 | 螺栓 | 35# |
13 | 支架 | WCB |
14 | 螺栓 | 35# |
15 | 操作器 | 組件 |
16 | 指示桿 | 1Cr13 |
17 | 指示器 | ZL401 |
18 | 銷 | 65Mn |
19 | 防塵器 | PVC |
20 | O型密封圈 | 氟橡膠 |
主要連接尺寸（150LB）
壓力等級 | 150LB | |||||||||||||||
口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
in | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | |
H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 525 | 570 | 625 | 700 | 780 | 870 | 980 | |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 40 | 450 | 450 | 500 | 500 | |
重量 | 10 | 12 | 14 | 19 | 21 | 28 | 34 | 39 | 75 | 95 | 135 | 200 | 255 | 415 | 650 | |
主要連接尺寸（300LB）
壓力等級 | 300LB | |||||||||||||||
口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
in | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
L | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 | |
H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 525 | 570 | 625 | 700 | 780 | 870 | 980 | |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |
重量 | 11 | 13 | 20 | 27 | 31 | 37 | 44 | 60 | 82 | 115 | 165 | 225 | 305 | 405 | 650 | |
