產品概述

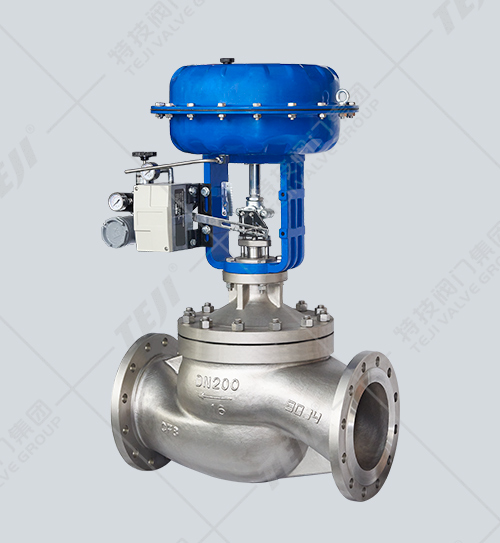

精小型氣動單座調節閥是由氣動多彈簧薄膜執行機構和低流阻直通單座閥組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，以壓縮空氣為動力通過接受工業信號帶動閥桿閥芯運作來實現對流量的控制調節，適用于泄漏量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。
性能特點
1、由氣動多彈簧執行機構和精小型閥體組成。裝配簡便，流道通暢，具有較大的流量系數；
2、適用于泄漏量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合；
3、密封面采用不銹鋼堆焊司太立合金、鈦和耐腐蝕合金具有抗磨損和良好的耐腐性能；
4、可根據實際使用的情況選擇溫度從-20℃-200℃、-40℃~450℃、-40℃-540℃。
主要技術參數
| 公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
| 閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可與本公司 商洽生產 | |||
| 額定流量 系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
| 公稱壓力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
| 流量特性 | 直線、等百分比、快開型 | |||||||||||||||||||
| 介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | |||||||||||||||||||
| 法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | |||||||||||||||||||
| 閥體材質 | PN (MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 閥體型式 | 直通單座鑄造球型閥 | |||||||||||||||||||
| 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | |||||||||||||||||||
| 可調比R | 50:1 | |||||||||||||||||||
| 氣源接頭 | M16×1.5 | |||||||||||||||||||
主要性能指標
| 項目 | 指標值 | 項目 | 指標值 | ||||
| 基本誤差% | 不帶定位器 | ±5.0 | 始 終 點 偏 差 % | 氣關 | 不帶定位器 | 始點 | ±5.0 |
| 帶定位器 | ±1.0 | 終點 | ±2.5 | ||||
| 回差% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
| 終點 | ±1.0 | ||||||
| 帶定位器 | ≤1.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 | ||
| 終點 | ±5.0 | ||||||
| 死區% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
| 終點 | ±1.0 | ||||||
| 帶定位器 | ≤0.4 | 允許泄漏量L/h | 1×10-4×閥額定容量 | ||||
| 額定行程偏差% | ±2.5 | ||||||
主要零件材料
| 零件名稱 | 材料 | 溫度范圍 |
| 閥體、上閥蓋 | HT200 | -20～200℃ |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
| 閥芯、閥座 | 1Cr18Ni9 | -250～550℃ |
| 0Cr18Ni12Mo2Ti | -250～550℃ | |
| 填 料 | 聚四氟乙烯 | -40～200℃ |
| 膜 片 | 丁腈橡膠夾增強滌淪織物 | |
| 壓縮彈簧 | 60Si2Mn | |
| 膜 蓋 | A3 |
主要外型尺寸
| DN | L | H | H1 | 質量(kg) | φA | |||||||
| PN16 | PN40 | PN64 | 普通 | 高溫 | PN6 | PN16 | PN40 | PN64 | PN6 PN16 | PN40 PN64 | ||
| 20 | 181 | 194 | 206 | 398 | 548 | 45 | 52 | 65 | 19 | 23 | 285 | |
| 25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | ||
| 40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
| 50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
| 65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
| 80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
| 100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
| 150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
| 200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
| 250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
| 300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | ||
