產品概述

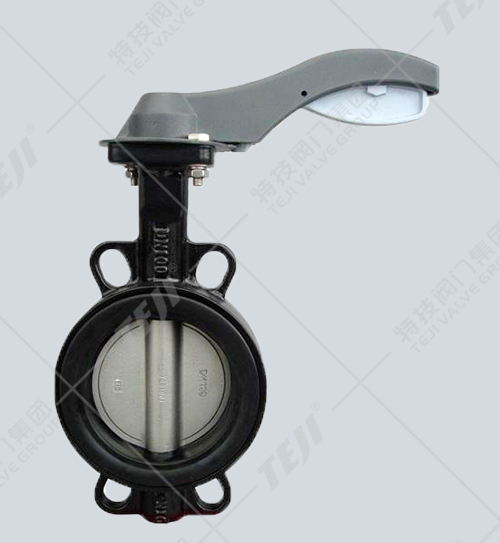

       煙氣脫硫對夾蝶閥主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化材質。閥體采用球墨鑄鐵殼體內外表面高溫靜電噴涂環氧樹脂粉末涂層，涂層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有較高的結合強度，涂層度為0.2—0.5mm。可廣泛用于水電、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙、給排水等流體管線上作為調節和截流使用。并可由材質的更改，以適用于水、氣、油等不同介質，適用溫度-20～80℃。通過更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。

結構特點

      1、采用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著；

      2、設計合理，結構緊湊，安裝拆卸簡單，便于維修；

      3、采用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦系數低，閥門使用壽命較長；

     4、閥板密封面流態特性呈線性狀態，具有較小的流阻系數，閥門流阻小；

     5、獨特設計的模壓橡膠閥座具有極佳的均衡性和支撐性，有效避免受力不均造成的對橡膠的破壞，閥門處全關位置時，橡膠處于良好的壓縮狀態以保持零泄漏；

     6、閥門兩端口橡膠密封面突出球墨鑄鐵法蘭面，閥門在管道安裝時無需額外的橡膠密封墊片

     7、蝶閥的操作機構選用靈活；

     8、蝶閥外觀精美耐腐蝕性好。

主要外形連接尺寸（mm）
