氣動薄膜低溫調節閥

產品型號：ZAMDW(P/M)
公稱通徑：DN20~200mm
壓力范圍：PN1.6~6.4MPa
使用溫度：低溫型-40～-196℃、超低溫型-196～-254℃
制造標準：JB/T7248-1994
技術標準：GBT 24925-2016
法蘭標準：GB/T12234-2007
結構長度：GB/T12221-2005
閥門材質：不銹鋼、CF3M、CF8M
閥體形式：直通單座球形閥

產品概述

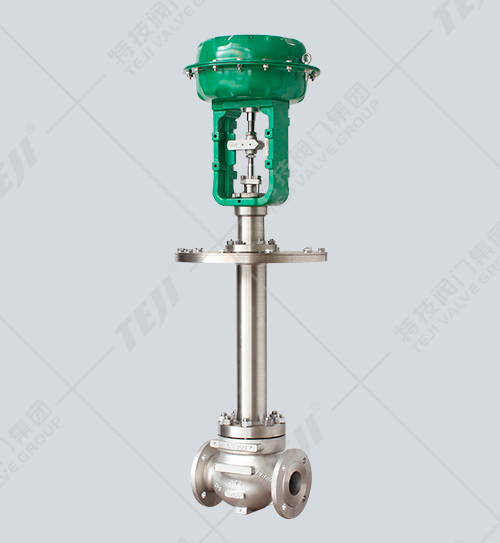

氣動薄膜低溫調節閥是由多彈簧氣動執行機構和單座調節閥閥體以及加長桿三部分組成。閥體、配件、加長桿全部采用特殊低溫處理，主要用于（零下-40℃~-196℃~-254℃）低溫介質，例如LO2、LN2、LAr、LNG、LPG、LC2H4液氧、液氮、液化天然氣、液態二氧化碳、液態丙烷、液態甲烷等的工業儲罐或者管道上，由閥門定位器給出信號輸入（4~20mA）到氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，使閥芯位置和流通截面積變化，實現對介質流量的操控和調節。

主要技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200
閥座直徑(dn)		20	25	32	40	50	65	80	100	125	150	200
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630
額定流量系數(KV)	套筒	6.3	10	16	25	40	63	100	155	250	370	580
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5
允許壓差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程(mm)		16			25		40			60
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45
閥蓋形式		低溫型-10～-196℃、超低溫型-196～-254℃
壓蓋形式		螺栓壓緊式
密封填料		低溫聚四氟乙烯、V型聚四氟乙烯填料
閥芯形式		單座式、套筒式
流量特性		等百分比、直線型

執行器技術參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm²)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

主要零件材質

1	閥體	WCB	304	316	316L
2	墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
3	閥座/套筒	304	304	316	316L
4	閥芯	304	304	316	316L
5	導向套/并帽	304	304	316	316L
6	中墊	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
7	閥蓋	WCB	304	316	316L
8	閥桿	304	304	316	316L
9	隔熱板	碳鋼	304	316	316L
10	填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
11	螺栓	25	不銹鋼	不銹鋼	不銹鋼
12	填料壓蓋	WCB	304	316	316L

主要性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

主要連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		根據實際現場最低溫度來設計氣動低溫調節閥加長桿尺寸
H2		298	298	298	298	298	380	380	380	510	510	510
H3		180	180	180	180	180	236	236	236	310	310	310
L1		289	289	289	289	289	347	347	347	476	476	476
A		282	282	282	282	282	360	360	360	470	470	470
D		220	220	220	220	220	270	270	270	320	320	320
