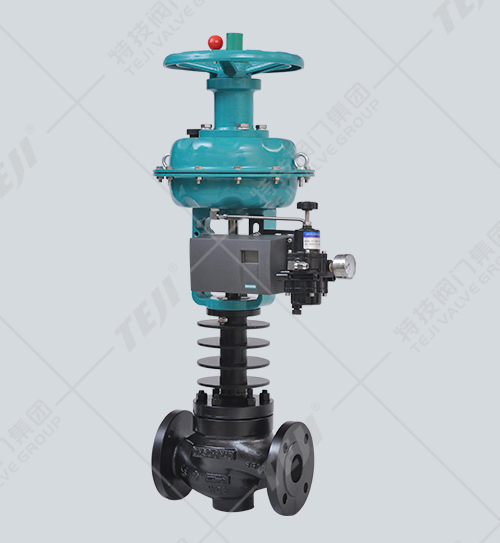

氣動薄膜高溫調節閥

產品型號：ZAMGW（P/M）
公稱通徑：DN20～300mm
公稱壓力：PN 1.6、2.5、4.0、6.4MPa
環境溫度：高溫型(+250～+450℃)
適用介質：氣體、液體、蒸汽等介質
連接標準：法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
密封填料：V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式：單座式、套筒式

產品概述

氣動薄膜高溫調節閥是由多彈簧氣動薄膜執行機構和低流阻高溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。配用電-氣閥門定位或氣動閥定位器，可實現對工藝管路流體介質的自動調節控制。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數，如壓力、流量、溫度、液位等參數保持在給定值。特別適用于允許泄露量小、閥前后壓差不大及溫度較高的場合。

主要技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
額定流量系數(KV)	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允許壓差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程(mm)		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
閥蓋形式		高溫型(+250～+450℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
流量特性		等百分比、直線型

執行機構技術參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm²)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

主要性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

主要零件材質

1	閥體	WCB	304	316	316L
2	墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
3	閥座/套筒	304	304	316	316L
4	閥芯	304	304	316	316L
5	導向套/并帽	304	304	316	316L
6	中墊	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
7	閥蓋	WCB	304	316	316L
8	閥桿	304	304	316	316L
9	散熱片	碳鋼	304	316	316L
10	填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
11	螺栓	25	不銹鋼	不銹鋼	不銹鋼
12	填料壓蓋	WCB	304	316	316L

主要連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		132	132	158	170	179	214	221	234	270	294	331
H2		350	350	380	380	380	480	480	480	610	610	610
H3		180	180	180	180	180	236	236	236	310	310	310
L1		289	289	289	289	289	347	347	347	476	476	476
A		282	282	282	282	282	360	360	360	470	470	470
D		220	220	220	220	220	270	270	270	320	320	320
